Servicios en Ductos

De acuerdo con la norma NOM-009-ASEA-2017 “Administración de la Integridad de Ductos de recolección, transporte y distribución de hidrocarburos, petrolíferos y petroquímicos”, tiene por objeto establecer los requisitos que se deben cumplir para la Administración de la integridad del Ducto, Segmento o sección de recolección, Transporte y Distribución de Hidrocarburos, Petrolíferos y Petroquímicos, durante su ciclo de vida; con la finalidad de mantener la Seguridad Industrial, la Seguridad Operativa y la protección al medio ambiente.

Esta Norma es de aplicación general y de observancia obligatoria en todo el territorio nacional y define las etapas de recopilación, revisión, integración y análisis de datos, Análisis de Riesgo, inspección y Análisis de integridad, actividades de mantenimiento y Mitigación, así como evaluación del desempeño del proceso de Administración de la integridad, de Ductos terrestres.

Entrará en Vigor a los 180 días naturales siguientes de su publicación en el Diario Oficial de la Federación, por lo que entró en vigor a partir del 24 de Julio de 2019.


IPRONSA realiza la recopilación, revisión, integración y análisis de datos de la información de diseño, construcción, operación y mantenimiento del Ducto, Segmento o Sección que transporta hidrocarburos conforme al capítulo 4 de la Norma NOM-009-ASEA-2017 para elaborar el Análisis de Riesgo de acuerdo con lo indicado al capítulo 5, con los siguientes objetivos:
  • Determinar el valor de riesgo que presenta el ducto derivado de los cálculos de la probabilidad de falla y consecuencia de falla.
  • Identificar y medir los peligros potenciales que presenta el ducto como son: defectos de fabricación corrosión interna/externa, daños por terceros, operaciones incorrectas, equipo, construcción, clima y fuerzas externas.
  • Priorizar las acciones del ducto de acuerdo a su índice de riesgo y a su índice de confiabilidad.
  • Establecer las acciones o actividades requeridas para reparar, mitigar, prevenir y detectar las condiciones que puedan alterar la integridad y seguridad del ducto.
  • Obteniendo los resultados de la Evaluación de Riesgo del Ducto se emite reporte técnico.
IPRONSA realiza la Inspección indirecta, e Inspección muestral al Ducto, Segmento o Sección que transporta hidrocarburos conforme al capítulo 6 de la Norma NOM-009-ASEA-2017 para conocer preliminarmente el contenido y cantidad de indicaciones, su ubicación y dimensiones.
  • Inspección Indirecta

    • La metodología para realizar el Análisis de Integridad Mecánica es:
    • Evaluación Previa: Recolección y revisión de datos actuales e históricos para caracterizar el ducto y determinar si el proceso de evaluación directa es aplicable.
    • Inspección Indirecta: Se aplican técnicas de análisis para determinan las secciones o regiones susceptibles a presentar corrosión interior (por flujo de fluidos) o exterior (CIS, DCVG, PCM y ACVG).

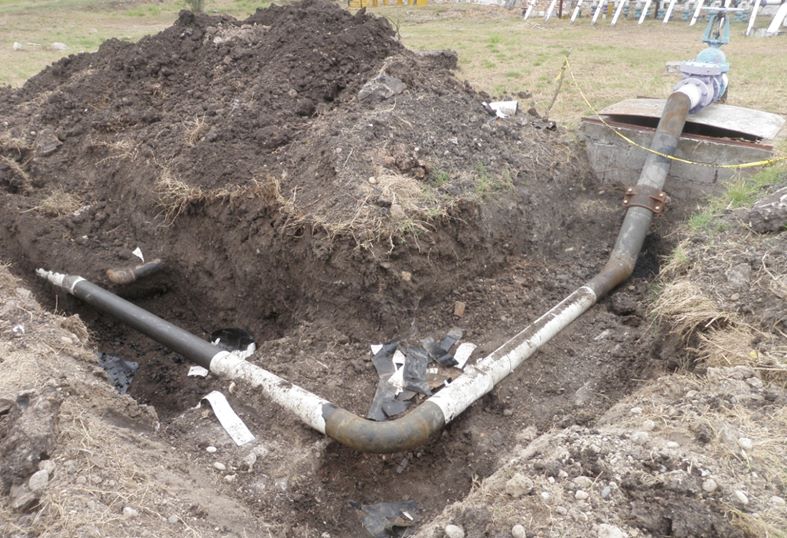

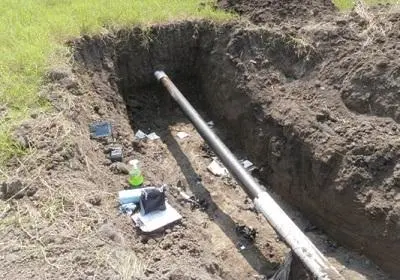

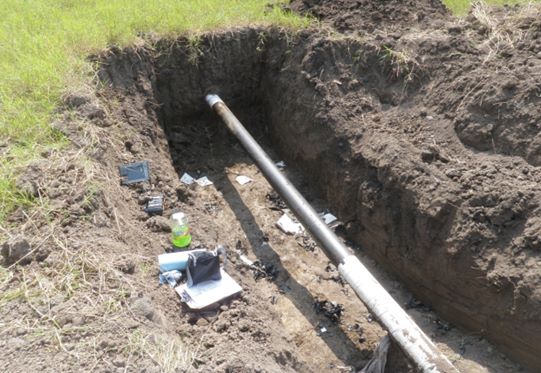

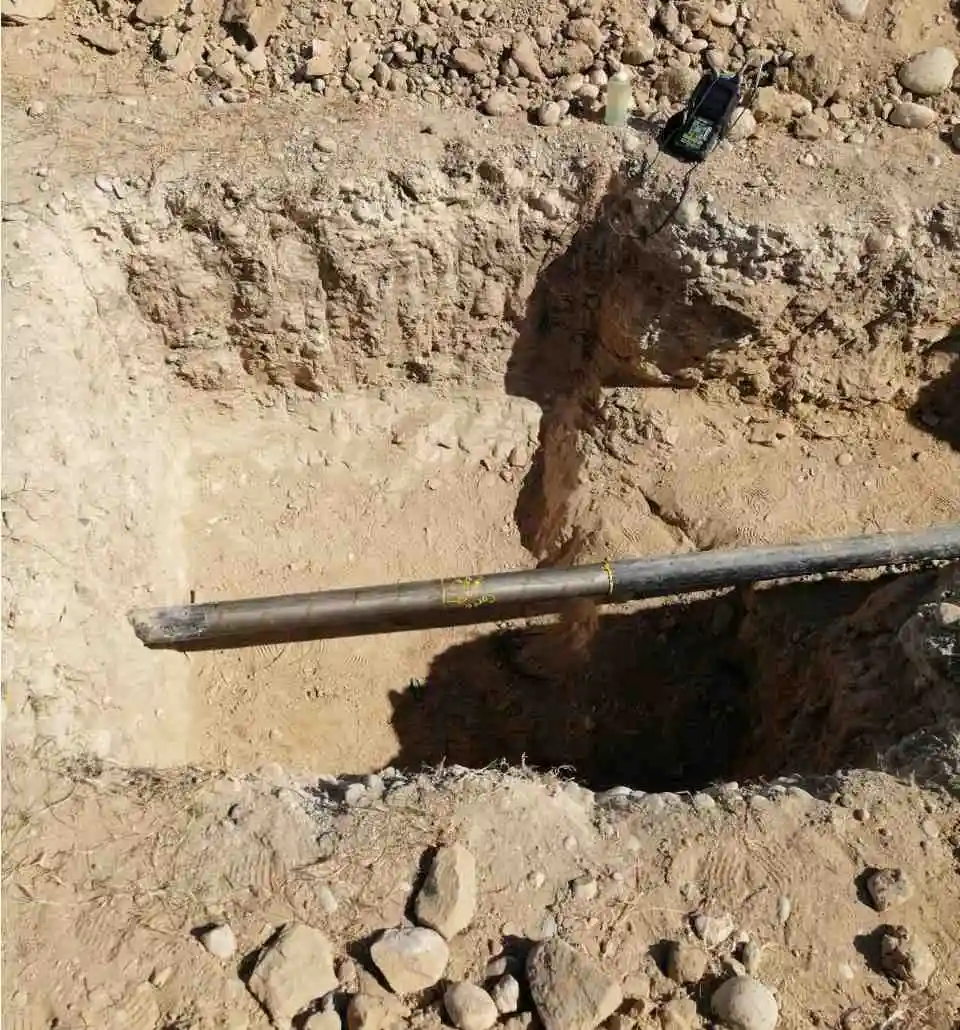

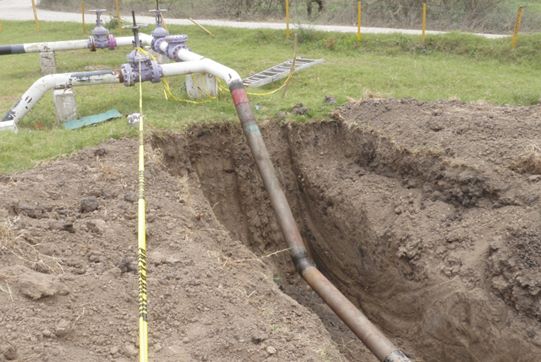

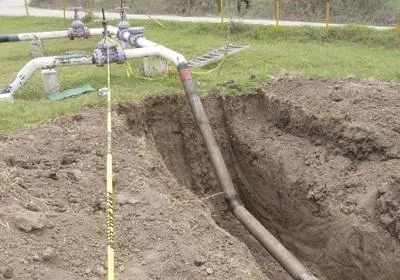

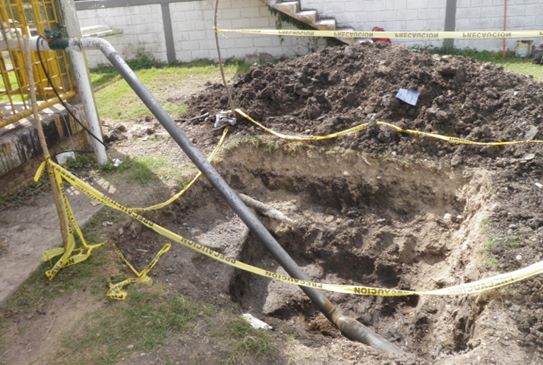

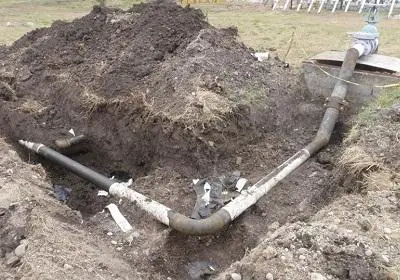

    • Examinación directa: Análisis de los datos de la inspección Indirecta para seleccionar los sitios de excavación y proceder a la inspección en campo mediante ensayos no destructivos.
    • Evaluación Posterior: Evaluación de las indicaciones encontradas en campo en base al cálculo de la PMPO, el TVR y la VC. Elaboración del reporte de integridad mecánica con las conclusiones, recomendaciones de reparación y reinspección.

  • Inspección muestral

    • La metodología para realizar el Análisis de Integridad Mecánica es:
    Seleccionar una cierta cantidad de secciones de un Ducto o Segmento y sus accesorios para ser inspeccionadas con Pruebas no destructivas. El número de secciones que conforme la muestra debe ser estadísticamente representativo de la totalidad del Ducto o Segmento, de manera que permita inferir la integridad.
    Los métodos estadísticos deben proporcionar como mínimo un tamaño de muestra y un nivel de certidumbre en la inspección. IPRONSA Aplica los dos métodos estadísticos recomendados: el muestreo por atributos y el muestreo basado en distribuciones normales.

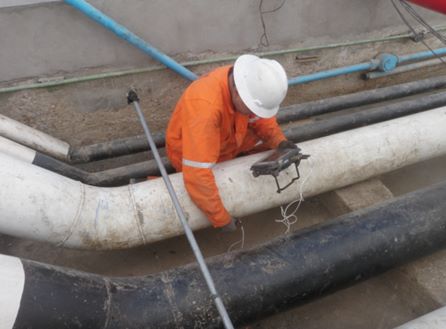

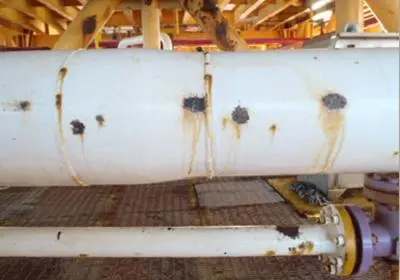

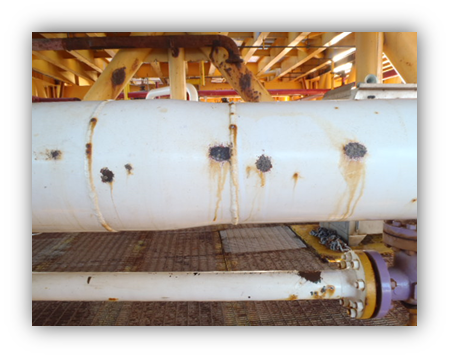

IPRONSA realiza la aplicación de Ensayos No Destructivos a los tramos del ducto determinados en la Inspección y Análisis de integridad conforme al capítulo 6 para determinar qué tipo de daños se presentan en Ducto, Segmento o Sección, los cuales pueden ser corrosión interna corrosión externa, inclusiones, laminaciones, abolladuras, tallones, quemaduras, defectos de soldadura, desalineación, etc. Las técnicas aplicadas son:
  • Ultrasonido industrial
  • Inspección Visual
  • Líquidos Penetrantes
  • Partículas Magnéticas
  • Pruebas de Dureza
  • Metalografía
IPRONSA realiza para dar cumplimiento a la Inspección indirecta para Corrosión interna conforme al capítulo 6 de la Norma NOM-009-ASEA-2017, la simulación de flujo de fluidos para determinar: la curva de presión a lo largo de toda la línea, el comportamiento de la fase gaseosa y de los condensados (patrón de flujo), las zonas de acumulación fase líquida o condensados (Holdup), velocidades de fase líquida, gaseosa y de la mezcla, velocidad a la cual se genera erosión en el ducto y la curva de ángulos de inclinación de la línea; elementos suficientes para predecir zonas susceptibles a presentar corrosión interna a lo largo del ducto.
IPRONSA realiza mediante elementos finitos la simulación computacional para obtener el modelado de la pieza, equipo o ducto y determinar esfuerzos por cargas, presión, térmicos; desplazamientos por expansión térmica y movimientos de suelos, efectos de curvas, soportes, etc.
IPRONSA cuenta con personal capacitado como Auditor Interno y Externo para llevar a cabo la Auditoria del proceso de Administración de la integridad para dar cumplimiento al numeral 8.3 de la norma NOM-009-ASEA-2017.
IPRONSA lo ayudará a encontrar la mejor solución para el desarrollo de sus proyectos, desde la elaboración y/o actualización de procedimientos y manuales específicos de construcción, inspección y mantenimiento de ductos hasta la ingeniería y puesta en marcha de una estación de proceso.
